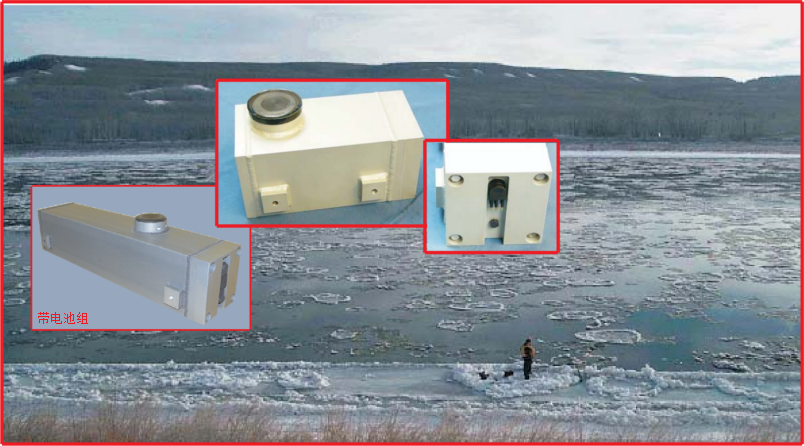

ASL SWIP 淺水域冰剖面儀
應用
現場測量對于了解和監測湖泊、河流和動態冰情是相當重要的，SWIP儀器將使得這些應用測量變的更容易：
監測河流冰情，預防洪水
河流，湖泊和河口冰情調查
飲用水取水口的潛冰監測
特點
SWIP可以監測和記錄水面的冰粒子和水體中冰粒子的散射
實時通訊：RS-232，RS-422
堅固耐用的外殼設計
采用頻率為546KHz、波束角為7°的換能器，使得水平分辨力表現相當優秀
低壓直流電源（岸邊或外部電池包供電）
數據存儲容量4GB(可支持16GB)
連續采樣頻率2Hz
基于Windows系統的操作軟件可實現：部署計劃、初始化、儀器測試和下載數據。
SWIP-5 技術指標
向上聲納傳感器
操作頻率 ： 546KHz
波束角： 6°
采樣頻率 ：2Hz
連續工作時間比 ：100%
最大范圍 ：20m
精度 ： +/-0.02m
數模轉換：16位AD
向上聲納傳感器：(用于有波束角度的聲納)范圍 +/-20°,精度 +/-1°,分辨力 0.1°
溫度傳感器精度 ： +/-0.1°
存儲空間標配 ： 4GB( 可選 16GB)
壓力傳感器：范圍 0-30Psia，精度 +/-0.03psia(其他范圍可選)
電源要求：8-15v，90mA額定電流(可選內部或外部電池組供電)。
操作軟件
基于Window系統的操作軟件，包含：
通信建立與數據下載
數據轉換與繪圖安裝
該儀器需安裝在垂直+/-15°范圍內，在布放時應核實換能器的傾斜角度。尺寸規格見下面圖(沒有包含)，測量時需考慮冰塊撞擊和錨冰問題，建議潛水員安裝。
可選功能和特點
內置電池組
頻率為235KHz，波束角為11°的換能器(用于熱冰測量)
RS-232通訊(出廠可選，標配RS-422)
陽極腐蝕保護(適應長期布放)
外接電池組
塑膠電纜(最長800m)
鎧裝電纜(最長300m)
根據客戶要求提供安裝協助與設備
岸基氣壓表
聲學多普勒流速儀ADCP
為客戶定制SWIP與ADCP數據數據管理系統
ASL提供近200個冰剖面儀與ADCP冰流速儀的數據處理與分析程序
數據處理

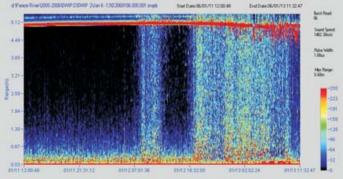

平靜河流中的屑冰記錄
