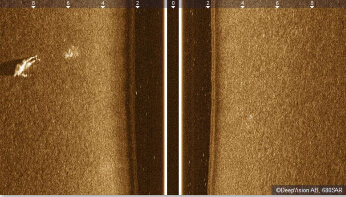

Deepvision側掃聲吶，用于水下綜合科考、沉船探測、水下溺水人員搜救、海底地形地貌研究、湖泊海洋測繪等。Deepvision側掃聲吶可固定在船體（Hull Mount），也可以用作水下拖魚（Towfish），水下拖魚深可用于水下100m。系統可生成高質量水底圖像，適用于各種海底應用和研究。
側掃聲納拖魚系統包括水下拖魚、水面單元、連接電纜、Pelicase存儲運輸包和數據獲取分析處理軟件。船掛側掃聲納系統包括聲吶換能器、水面電源、連接電纜、Pelicase存儲運輸包、數據獲取分析處理軟件。
主要參數：
一、 拖魚
（1） 材料要求防腐金屬材料。
（2） 工作頻率：680kHz，采用Chirp數字技術，提高分辨率。
（3） 換能器波速寬度：水平波束寬度：0.9°。
（4） 垂直波束寬度：60°。
（5） zui高分辨率：5mm。
（6） 掃描寬度：680kHz≥60m。
（7） 高度計采樣頻率：200kHz。
（8） 深度傳感器：±0.5%全量程。
（9） 拖速zui大8節。
（10）工作水深≥100m。
二、甲板單元
（1） 電壓要求：USB供電；
（2） 工作溫度：0~50°
（3） 工作濕度：10~95%相對濕度，無凝結。
（4） USB接口。
（5） GPS定位系統。
三、拖纜及其它要求：
（1） Kevlar加強聚氨酯套纜，長度為≥100m。
（2） 甲板纜長度≥10米。
（3） 帶滑環的便攜式纜卷筒。
（4） 卷筒材料：不銹鋼。
四、處理系統
（1） CPU:i5-5200U,內存4G,硬盤500G,顯卡1G
（2） 實時掃描功能:圖象過濾、目標標注、換能器保護功能、調查路徑規劃等
（3） 后處理功能:圖像保存功能、目標測量功能、局部圖縮放、高度線校正功能等
五、電源系統
（1） 輸出功率 直流 5V，筆記本電腦USB直接供電，無需外接電源；
（3） 工作時間10小時以上
（5） 尺寸 800mm長，60mm直徑（4） 便攜式安全箱
（6） 重量9kg；
